Схема формирования изображения

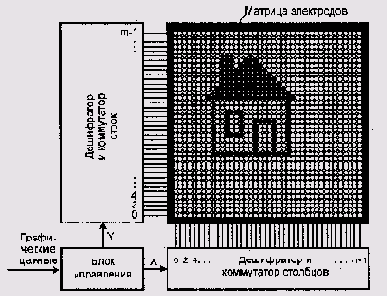

Рисунок 9.27. Схема формирования изображения на жидкокристаллическом дисплее


Типичный графический контроллер (Рисунок 9.28) состоит из:

  • видеобуфера (frame buffer — буфер кадра) — блока памяти, элементы которого соответствуют пикселам дисплея;
  • генератора тактовой частоты;
  • собственно контроллера — устройства, которое передает содержимое видеобуфера, а также, если это необходимо, гасящие импульсы и синхросигналы аналоговым схемам управления дисплеем.
  • ЦАП (цифро-аналогового преобразователя), который преобразует значения пикселов в аналоговый сигнал, и, если это необходимо, усилителей видеосигнала.

Структура видеобуфера определяется цветовой глубиной дисплея. У черно-белых дисплеев обычно один бит соответствует одному пикселу, а один бант видеобуфера — восьми последовательным пикселам изображения. У черно-белых с градацией яркости ("черно-бело-серых") и цветных дисплеев видеобуфер должен иметь по несколько битов на пиксел.
