Операционные системы -вопросы теории



Принципиальная схема приемника USART

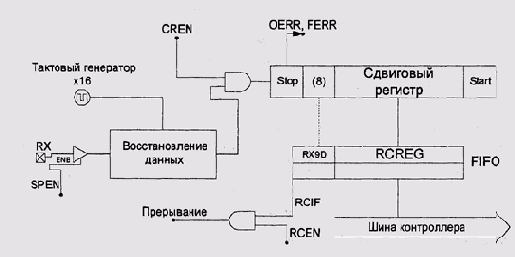

Рисунок 9.13. Принципиальная схема приемника USART


Приемники большинства современных аппаратных реализаций RS232 имеют буферные регистры. Так, последовательные порты подавляющего большинства современных IBM PC-совместимых компьютеров основаны на микросхеме National Semiconductor PC16552 [NS PC16552D] и имеют буферы объемом 16 байт (у оригинальной IBM PC были небуферизованные порты).
Помимо освобождения центрального процессора от исполнения работы сдвиговых регистров, аппаратная реализация RS232 позволяет заменить ожидание данных в режиме опроса на работу по прерываниям, что во многих случаях тоже весьма полезно. Многопортовые адаптеры, используемые, например, для организации модемных пулов интернет-провайдеров, часто могут передавать данные в режиме ПДП.
