Принципиальная схема порта вводавывода

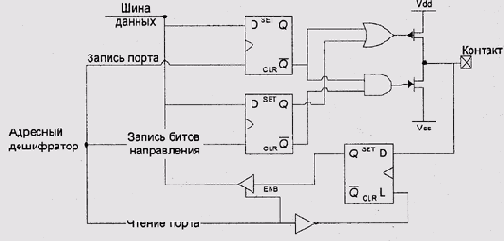

Рисунок 9.5. Принципиальная схема порта ввода-вывода
Единица в разряде этого регистра обычно соответствует переводу соответствующего вывода в третье состояние, дающее возможность использовать этот контакт для ввода. Таким образом, даже такое простое устройство, как порт ввода-вывода, имеет целых три регистра: два регистра данных (многие реализации портов размещают эти два регистра по одному адресу: при чтении обращение происходит к защелке порта ввода, а при записи -- к регистру порта вывода) и один управляющий. Более сложные устройства обычно также имеют один или несколько регистров данных и один или несколько управляющих регистров. Устройства, передающие и принимающие большие объемы данных (контроллеры жестких дисков, сетевые интерфейсы, видеоадаптеры) часто вместо одного регистра данных снабжаются буфером памяти, отображенным на адреса памяти процессора.
Вместо управляющих регистров у некоторых сложных устройств есть командный регистр. Центральный процессор передает через этот регистр последовательность команд, а устройство их исполняет и, возможно, передает последовательность ответов.
