Мост системной шины



Рисунок 9.21. Мост системной шины


PCI предусматривает как монтаж устройств на материнскую плату системы, так и их исполнение в виде плат расширения. Шина допускает подключение не более 4 устройств. По исходным спецификациям, не более трех из них может подключаться через внешние разъемы, однако это не мешает многим поставщикам оборудования изготавливать платы с четырьмя внешними разъемами без мостов. Предусмотренный стандартом способ обхода указанного ограничения состоит в установке в системе нескольких адаптеров PCI, через собственные мосты системной шины или через PCI-to-PCI bridge. Допустимы также мосты, подключающие другие периферийные шины, например ISA, USB и т. д (Рисунок 9.22).

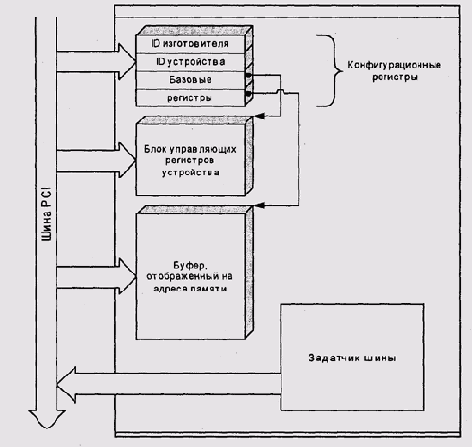

Каждое устройство на шине обязано иметь набор конфигурационных регистров, адресуемых географически (по номерам шины и разъема). Эти регистры содержат информацию об изготовителе и модели устройства. Кроме того, устройство может иметь до шести базовых адресных регистров, указывающих на связанные с устройством адресуемые объекты — блоки регистров ввода-вывода и отображенные на адреса ОЗУ буферы (Рисунок 9.23). Адреса этих объектов определяются динамически во время инициализации системы загрузочным монитором. Как правило, эти адреса также распределяются по географическому принципу.
