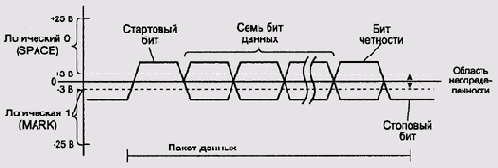

Рисунок 9.9. Диаграмма напряжений RS232


Обмен данными осуществляется кадрами, состоящими из стартового бита, семи или восьми битов данных (младший бит передается первым), возможно — контрольного бита четности (см. разд. Контрольные суммы), и одного или двух стоповых битов. Игнорируя ошибки четности или вообще не проверяя четность, можно использовать этот бит для передачи данных, и получить, таким образом, девять битов данных в одном кадре.
Минимальная скорость передачи составляет 300 бит/с, последующие допустимые скорости получаются удвоением предыдущей— 600 бит/с, 1200, 2400 и т.д. Современные реализации RS232 поддерживают скорости 115 200 бит/с и более. Скорость и вариации формата кадра определяются настройками приемника и передатчика. Необходимо, чтобы у соединенных портом устройств эти настройки совпадали, однако протокол сам по себе не предоставляет средств для их согласования.
Кроме линий приема, передачи, нуля и питания спецификация RS232 предусматривает ряд дополнительных сигналов, в просторечии называемых модемными линиями— признак несущей, разрешение передачи данных (очисткой этого сигнала приемник может сигнализировать передатчику, что он не успевает обрабатывать поступающие данные) и др. Эти сигналы не должны обязательно поддерживаться всеми устройствами и используются, главным образом, акустическими модемами, откуда и происходит название. Полная спецификация при использовании 25-контактного разъема предусматривает также возможность синхронной передачи данных с отдельными стробирующими сигналами, но основная масса реализаций RS232 этого не поддерживает.
Протокол RS232 весьма прост и легко может быть реализован программными средствами с использованием двух бит порта ввода-вывода (пример 9.1) — впрочем, в этом случае потребуется еще внешняя микросхема приемопередатчика, преобразующая TTL-совместимые напряжения в диапазон напряжений RS232. Однако использующие этот протокол, применяются очень широко, и многие модели микроконтроллеров и практически все комплекты вспомогательных микросхем для микропроцессоров предлагают аппаратные реализации этого стандарта.
